125 kW / 261 kWh folyadékhűtéses ESS szekrény

A 314Ah-s LFP cellákkal, 8000+ ciklusélettartammal, 3°C-on belül szabályozott cella hőmérséklet-különbséggel és 10 éves cellagaranciával a Sinoah Energy 125kW / 261kWh folyadékhűtéses ESS Cabinet gyárak, szállodák, raktárak, kereskedelmi épületek, napelemes projektek és elektromos tárolók számára alkalmas. Kompakt, 1050 × 1350 × 2400 mm-es háza körülbelül 1,4 m²-t foglal el, és IP55-ös védelmet biztosít az igényes kültéri telepítésekhez.

All-in-One kialakítás a gyorsabb kereskedelmi ESS telepítéshez

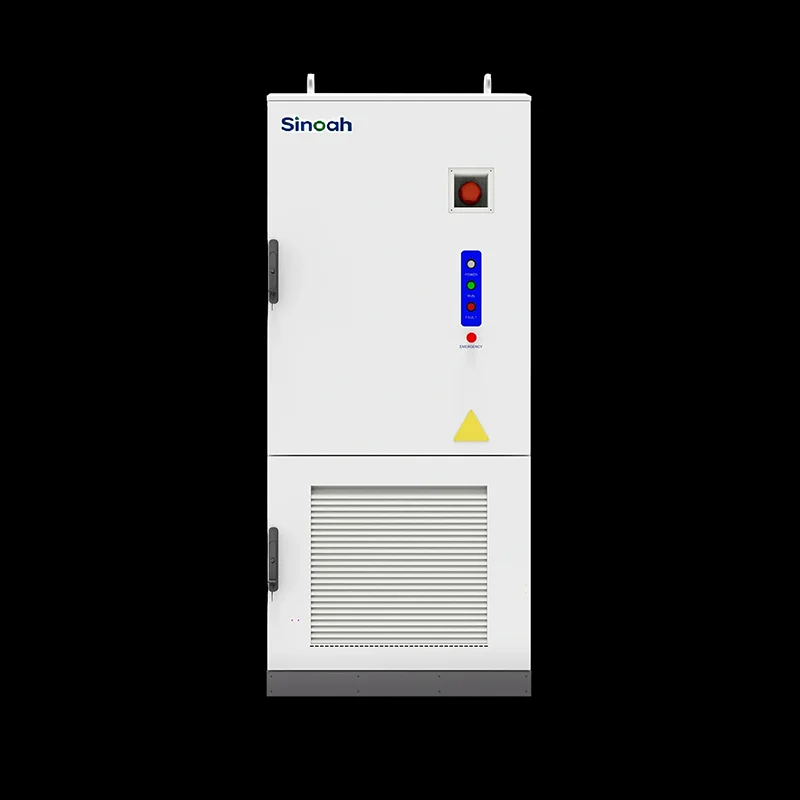

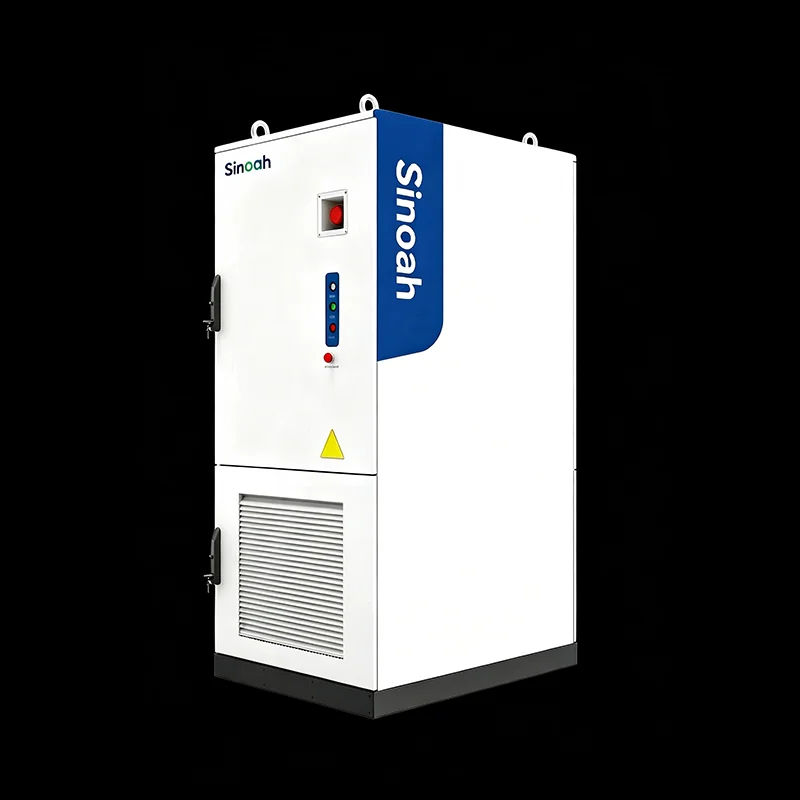

A Sinoah Energy 125 kW / 261 kWh folyadékhűtéses ESS szekrény a kereskedelmi energiatároláshoz szükséges kulcsfontosságú komponenseket egyetlen gyárilag összeszerelt rendszerbe integrálja. Az akkumulátorrendszer 1P260S-ként konfigurált LFP 3,2 V/314 Ah cellákat használ, amelyek 261 kWh kapacitást biztosítanak 728–936 V DC feszültségtartomány mellett.

A 125 kW-os kétirányú PCS 400 V AC kimenettel kezeli a kétirányú áramátalakítást az akkumulátor és a hálózat között, míg az integrált BMS folyamatosan figyeli az akkumulátor állapotát cella szinten. A beépített EMS olyan működési stratégiákat vezérel, mint a csúcsborotválkozás, a terheléseltolódás, a tarifák optimalizálása és a megújuló energia hasznosítása. Az integrált áramelosztás, mérés, megszakítók, túlfeszültség-védelem, hűtés és aeroszolos tűzvédelem tovább csökkenti a helyszíni telepítés bonyolultságát.

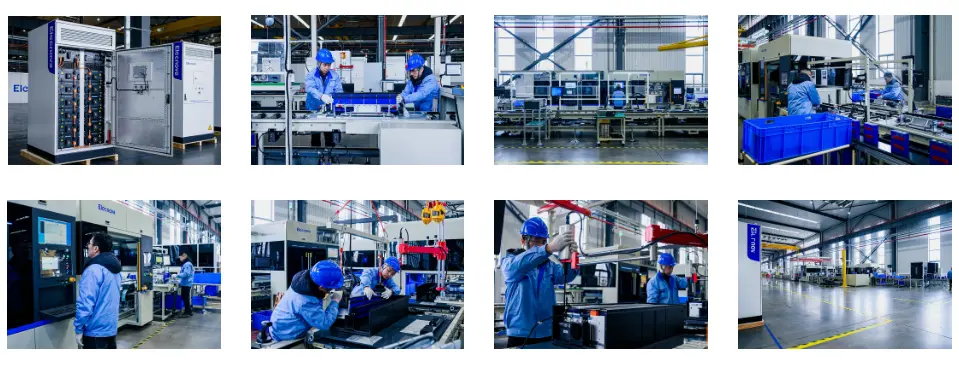

Mivel a szekrény előre összeszerelt és gyárilag tesztelt, az ügyfeleknek elsősorban a telepítés alapjait kell elkészíteniük és a szükséges elektromos csatlakozásokat kell elvégezniük, ami segít lerövidíteni a telepítési időt a külön telepített akkumulátorhoz, PCS-hez és vezérlőberendezésekhez képest.

125 kW teljesítmény és 261 kWh kapacitás a kereskedelmi energiagazdálkodáshoz

A 125 kW-os teljesítmény és a 261 kWh energiakapacitás kombinációja praktikus egyensúlyt biztosít az energiaigény-kezelés és az energiaeltolódás között. A rövid távú keresletcsúcsokkal rendelkező vállalkozások számára a rendszer gyorsan lemerül, hogy csökkentse a hálózati energiaigényt. A használati idő alatti alkalmazásoknál alacsonyabb költségű időszakokban tölthető, és magasabb áramárak esetén lemerülhet.

A biztonsági mentés tényleges időtartama a csatlakoztatott terheléstől függ. Állandó 125 kW-os terhelés mellett a névleges 261 kWh kapacitás nagyjából két óra elméleti energiaellátást jelent a rendszerveszteségek és tartalékbeállítások előtt. Alacsonyabb kritikus terhelések meghosszabbíthatják a rendelkezésre álló tartalék időtartamot, így a szekrény alkalmas különböző vészhelyzeti energiaellátási stratégiákra.

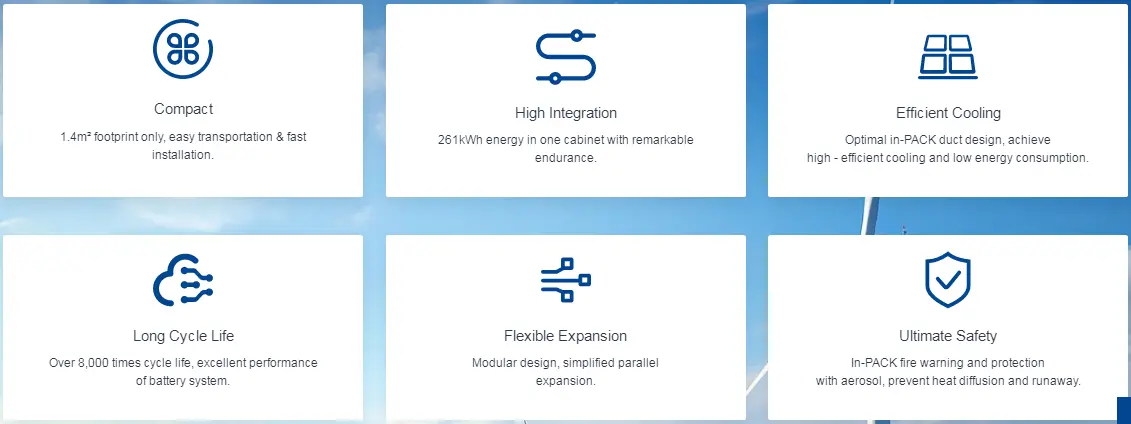

Fejlett folyadékhűtés 3°C-on belüli hőmérséklet-kiegyenlítéssel

Az akkumulátor hőmérsékletének egyenletessége közvetlen hatással van a cellák öregedésére, a biztonságra és a rendszer hosszú távú teljesítményére. A Sinoah Energy ECO-E261LP-2A csomagszintű folyadékhűtést használ, hogy a cella hőmérséklet-különbségeit 3°C-on belül tartsa.

Az egyenletesebb cella-hőmérséklet segít csökkenteni a helyi hőterhelést, és támogatja az egyenletes töltési és kisütési teljesítményt. A folyadékhűtési rendszer a PCS és más elektromos alkatrészek kényszerhűtésével kombinálva hibrid hőkezelési architektúrát hoz létre.

Ez a megközelítés támogatja a kompakt szekrény kialakítását is, amely 261 kWh akkumulátorkapacitást tesz lehetővé egy 1050 × 1350 × 2400 mm-es házban. A rendszert -25°C és +55°C közötti környezeti hőmérsékleten történő működésre tervezték.

Intelligens EMS a csúcs borotválkozáshoz, a terheléseltoláshoz és a napenergia-optimalizáláshoz

Az integrált EMS lehetővé teszi a Sinoah Energy ESS Cabinet számára, hogy reagáljon a változó villamosenergia-igényekre és energiaárakra. Ahelyett, hogy csak tartalék akkumulátorként működne, a rendszer aktívan tudja kezelni, hogyan és mikor kerüljön tárolásra és felhasználásra az elektromosság.

1. Csúcsborotválkozás és terhelésváltás

Nagy áramigény esetén az EMS utasíthatja az akkumulátort, hogy kisüljön, és csökkentse a hálózatból felvett energia mennyiségét. Alacsonyabb igényű időszakokban a rendszer újra tudja tölteni az akkumulátort. Ez segít a vállalkozásoknak kezelni a keresleti csúcsokat és optimalizálni villamosenergia-fogyasztási profiljukat.

2. A használati idő tarifaoptimalizálása

A használati időn belüli villamosenergia-tarifa szerint működő vállalkozások alacsonyabb költségű időszakokban tölthetik az akkumulátort, magasabb költségű időszakokban pedig lemeríthetik. A pénzügyi előny a helyi villamosenergia-áraktól, az üzemeltetési ütemezéstől, a rendszer hatékonyságától és a kerékpározási stratégiától függ.

3. PV + tárolási integráció

Napenergiával felszerelt kereskedelmi épületek esetében a felesleges napenergia-termelés tárolható exportálás helyett, amikor alacsony a helyszíni kereslet. A tárolt energia később felhasználható, amikor a napenergia-termelés csökken, javítva a szoláris önfogyasztást és csökkentve a hálózati elektromosságtól való függést.

4. PV + Tárolás + EV töltés

Az elektromos járművek töltése hirtelen megnövelheti a helyszíni energiaigényt. A 125 kW-os ESS Cabinet energiapufferként szolgálhat a töltési infrastruktúra számára, segítve a vállalkozásokat a töltési terhelés kezelésében, és potenciálisan csökkentheti a költséges hálózati csatlakozási frissítések szükségességét, a helyszíni elektromos körülményektől függően.

5. Sürgősségi tápegység

Ha tartalék működésre van konfigurálva, a rendszer képes tápellátást biztosítani a kijelölt kritikus terhelések számára a hálózati megszakítások során. A rendelkezésre álló biztonsági mentés időtartama a terhelési profiltól, a tartalék beállításoktól, a PCS konfigurációtól és a helyszín elektromos tervezésétől függ.

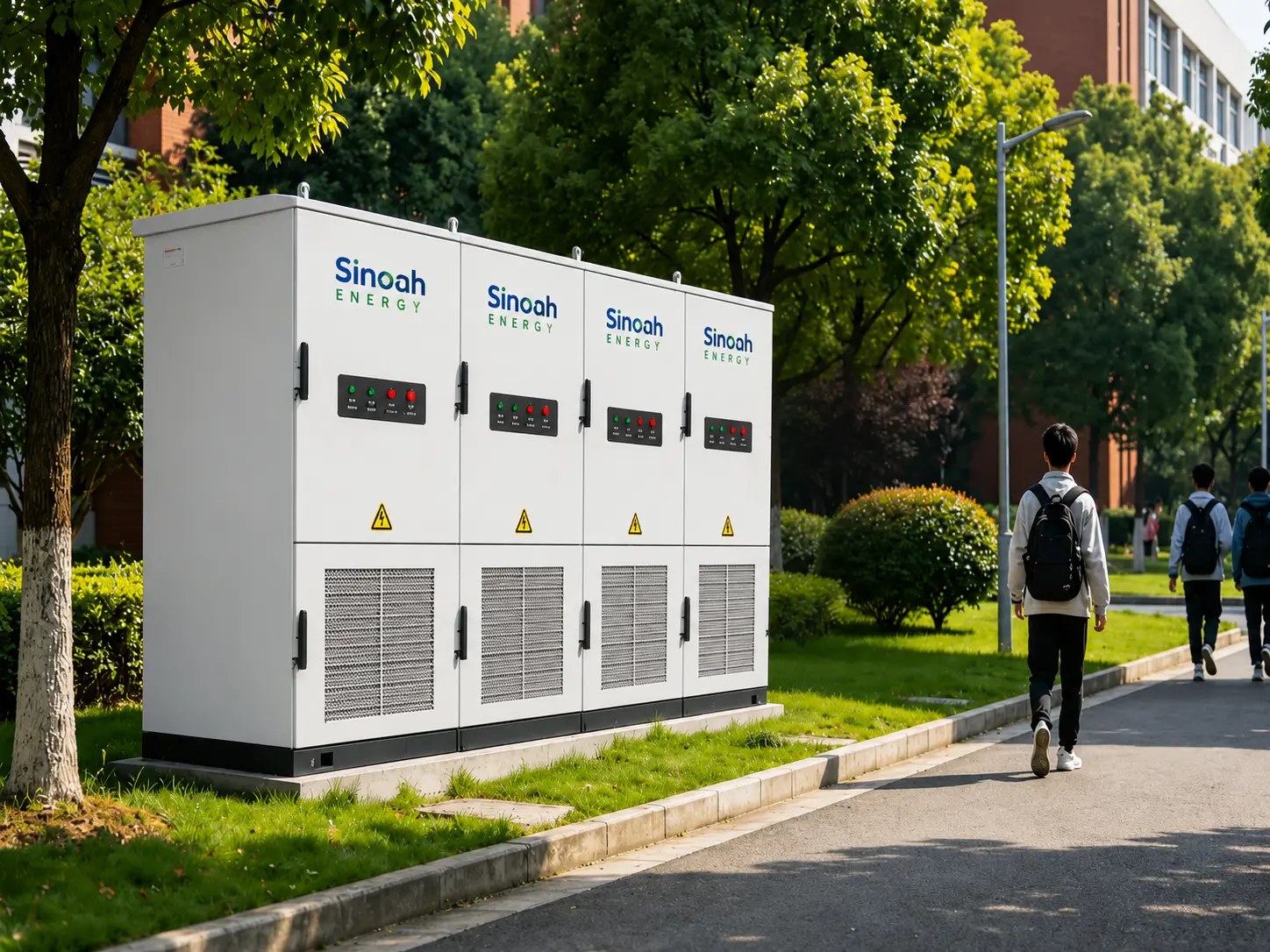

Kompakt IP55-ös szekrény kültéri, kereskedelmi telepítéshez

A kereskedelmi energiatárolási projektek gyakran korlátozott belső térrel rendelkeznek, ezért a kültéri telepítés fontos szempont. A Sinoah Energy szekrény mérete 1050 × 1350 × 2400 mm, és körülbelül 1,4 m² alapterületet foglal el.

IP55-ös tokozása védelmet nyújt a por behatolása és a vízsugár ellen, míg a C4-es korrózióvédelem támogatja az ipari és tengerparti környezetben történő telepítést. C5 korrózióvédelem is rendelkezésre áll, ahol a projekt környezete megköveteli.

A telepítési helyen megfelelő betonalapot, megfelelő szellőzést és biztonsági távolságot kell biztosítani, valamint megfelelő hozzáférést kell biztosítani az ellenőrzéshez és karbantartáshoz.

Többrétegű akkumulátor és tűzbiztonsági védelem

A biztonság kritikus fontosságú, ha egy 261 kWh-s lítium akkumulátor rendszert kereskedelmi környezetben telepítenek. A Sinoah Energy egyesíti a cellaszintű felügyeletet, a BMS-védelmet, a hőkezelést és a tűzoltást a szekrényen belül.

A BMS figyeli az üzemi feltételeket, és védelmet nyújt a túlfeszültség, alacsony feszültség, túláram, túlmelegedés és rövidzárlat ellen. Az aeroszol alapú PACK szintű tűzoltó rendszer integrálva van az észlelt tűzeseményekre az akkumulátor szintjén.

A rendszert a nemzetközi szabványoknak és tanúsítási követelményeknek megfelelően tervezték, beleértve az UN38.3, IEC 62619, IEC 63056, IEC 62477-1, IEC 61000-6-2/4 és UL 9540A szabványokat. Az alkalmazható hálózati megfelelőség az EN 50549, G99, VDE4105, NRS097, C10/11, CEI0-21 és CEI0-16 konfigurációkat tartalmazza a célpiac és a projekt követelményei szerint.

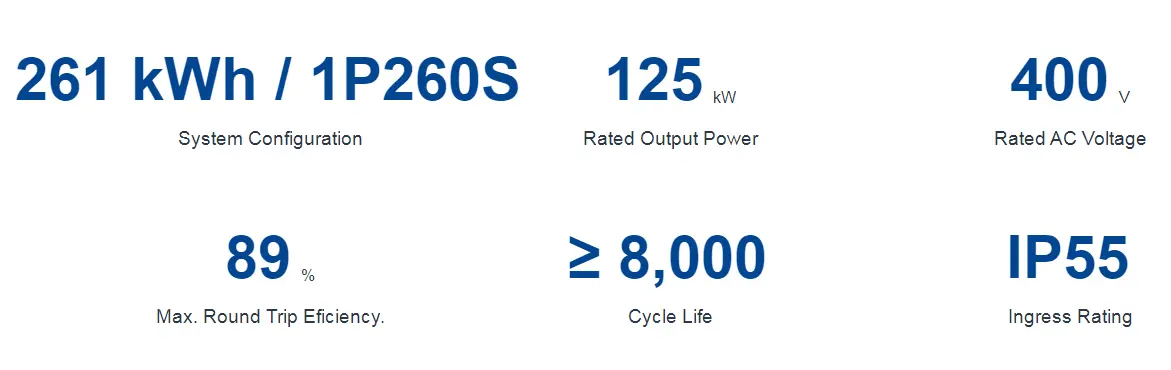

Műszaki előírások

Tipikus alkalmazások a 125 kW / 261 kWh ESS szekrényhez

1. Gyártási létesítmények

A gépekkel, gyártósorokkal, kompresszorokkal vagy más nagy teljesítményű berendezésekkel rendelkező gyárak használhatják a rendszert a keresletcsúcsok csökkentésére és az energiafogyasztás alacsonyabb költségű időszakokra való átcsoportosítására.

2. Szállodák és kereskedelmi épületek

A szállodák, irodák, bevásárlólétesítmények és más kereskedelmi épületek kombinálhatják az akkumulátoros tárolást a napenergiával, hogy javítsák az önfogyasztást, kezeljék a csúcsigényt, és fenntartsák a kritikus terheléseket a hálózat kimaradása során.

3. Raktárak és logisztikai központok

A raktárak használhatják a szekrényt a világítás, HVAC, hűtés, automatizálási rendszerek és töltőberendezések villamosenergia-igényének kezelésére, miközben tartalék energiát biztosítanak az alapvető műveletekhez.

4. Kereskedelmi napelem + tárolási projektek

A rendszer eltárolja a felesleges PV-termelést az alacsony helyszíni kereslet időszakaiban, és felszabadítja a tárolt energiát, amikor a napenergia-kibocsátás csökken, ezzel segítve a vállalkozásokat napenergia-befektetéseik értékének növelésében.

5. EV töltési infrastruktúra

Az ESS szekrény további energiakapacitást biztosíthat a kereskedelmi elektromos járművek töltési alkalmazásokhoz, mivel puffereli a nagy töltési terheléseket, és csökkenti az egyidejű töltési igények hatását a hálózati csatlakozásra.

Példa: Kereskedelmi szállodák energiagazdálkodása

Egy 120 szobás szálloda 150 kW-os napelemes rendszerrel, elektromos járművek töltési infrastruktúrájával és körülbelül 450 000 kWh éves villamosenergia-fogyasztással jelentős keresletcsúcsokat tapasztalhat a délutáni bejelentkezés és az esti műveletek során.

Megfelelő EMS-stratégiával a Sinoah Energy 125kW / 261kWh ESS Cabinet kisüthet a nagy helyszíni kereslet időszakában, tárolhat többlet napenergiát, és tölthet alacsonyabb költségű tarifaidőszakokban. A potenciális megtakarítás a szálloda tényleges terhelési profiljától, tarifastruktúrájától, napenergia-termelésétől, üzemi ütemtervétől és a helyi hálózati díjaktól függ.

Az ilyen típusú projekteknél a rendszer egyszerre képes kezelni a csúcsigény-kezelést, a napenergia önfogyasztást, a használati idő optimalizálását és a vészhelyzeti energiaszükségletet, ahelyett, hogy egyetlen energiamegtakarítási stratégiára hagyatkozna.

Hosszú távú megbízhatóság és az Egyesült Királyság műszaki támogatása

A Sinoah Energy a közvetlen gyári gyártást egyesíti az Egyesült Királyságban található műszaki támogatással a kereskedelmi energiatárolási projektekhez. A 125 kW / 261 kWh teljesítményű rendszer 8000+ ciklus élettartamot és 10 év cellagaranciát biztosít, amely támogatja a hosszú távú projekttervezést.

Integrált rendszerként a szekrény egy összehangolt megoldást kínál az akkumulátor, PCS, BMS, EMS, hűtés, áramelosztás és biztonsági funkciókhoz. A Sinoah Energy támogatja a projektspecifikus konfigurációt, a telepítés tervezését, a rendszerbővítést és a különböző kereskedelmi helyek műszaki követelményeit is.

Valós alkalmazás: egy 120 szobás szálloda 30%-kal csökkenti az energiaköltségeket

Az Egyesült Királyság délkeleti részén található 120 szobás szálloda 150 kW-os napelemes rendszerrel, elektromos járművek töltési lehetőséggel rendelkezik a vendégek számára, és az éves villamosenergia-fogyasztás körülbelül 450 000 kWh. A szálloda Használati idő tarifa szerint működik, csúcsidőben 32 p/kWh áramdíjjal, csúcsidőn kívül 11 p/kWh-val.

A beépítés előtt a szálloda áramigénye rendszeresen elérte a 180 kW körüli értéket a délutáni bejelentkezés, a konyhai üzem és az esti kiszolgálás során. Ezek a keresletcsúcsok növelték az áramköltségeket, miközben a szálloda nappali napelemes termelésének egy része viszonylag alacsony áron került a hálózatba.

A Sinoah Energy 125 kW / 261 kWh folyadékhűtéses ESS szekrény telepítése után az integrált EMS-t a csúcs borotválkozásra, a napenergia-optimalizálásra és a használati idő energiagazdálkodására konfigurálták. A délutáni keresletcsúcsok idején az akkumulátor lemerült, hogy a hálózati igényt körülbelül 180 kW-ról 125 kW alá csökkentse, ami több mint 10 000 GBP potenciális éves megtakarítást eredményez.

A 261 kWh-s akkumulátorban ugyanakkor a korábban exportált többlet napenergia-termelést el lehetett tárolni és az esti üzemelés során felhasználni. A példa üzemi körülmények között a napenergia önfogyasztás körülbelül 50%-ról több mint 85%-ra nőtt, ami további villamosenergia-megtakarítást eredményezett.

A rendszer az éjszakai csúcsidőn kívüli időszakban is körülbelül 11 p/kWh-val, a magasabb költségű időszakokban pedig körülbelül 32 p/kWh-val lemerült. Ez a 21 p/kWh árkülönbség további lehetőséget teremtett a díjarbitrázsra, az akkumulátor hatékonyságától és a telephely aktuális működési stratégiájától függően.

Ezen működési feltételezések alapján a szálloda összesen több mint 25 000 GBP éves energiamegtakarítást érhet el, miközben tartalék energiaellátást és napelemes rendszerének jobb kihasználását is elérheti. A 8000+ ciklus élettartamával és a 10 éves cellagaranciával a Sinoah Energy rendszer hosszú távú megoldást kínál az energiaköltségek csökkentésére és az energiaellenállás javítására.

GYIK

1. Mennyit takaríthat meg egy vállalkozás egy 125 kW / 261 kWh teljesítményű ESS rendszerrel?

A lehetséges megtakarítások a villamosenergia-tarifáktól, a csúcsigényi díjaktól, a napi terhelési mintáktól, a napenergia-termeléstől, az akkumulátor működési stratégiájától és a helyi szabályozásoktól függenek. A megfelelő kereskedelmi helyek esetében a csúcsborotválkozás, a tarifa-arbitrázs és a megnövekedett szoláris önfogyasztás jelentős éves megtakarítást eredményezhet. A várható megtérülési idő kiszámítása előtt telephelyspecifikus terhelés- és tarifaelemzést kell végezni.

2. Mekkora telepítési helyet igényel a rendszer?

A szekrény mérete 1050 × 1350 × 2400 mm, és körülbelül 1,4 m² alapterületet foglal el. Megfelelő betonalapot és elegendő távolságot kell biztosítani az elektromos csatlakozásokhoz, a biztonsági követelményekhez, az ellenőrzéshez és a karbantartáshoz.

3. Mi a különbség a folyadékhűtés és a léghűtés között?

Az akkumulátorcsomagok folyékony hűtést alkalmaznak, hogy a cellák hőmérsékleti különbségeit 3°C-on belül tartsák, javítva a hőmérséklet egyenletességét és csökkentve a hőterhelést. A PCS-hez és más alkatrészekhez kényszerléghűtést is alkalmaznak. Ez a hibrid hőkezelési kialakítás pontosabb akkumulátorhőmérséklet-szabályozást biztosít, mint a csak levegős akkumulátorhűtő rendszer.

4. Mennyi ideig képes a 261 kWh-s akkumulátor tartalék energiát biztosítani?

A biztonsági mentés időtartama a tényleges csatlakoztatott terheléstől függ. Folyamatos 125 kW-os terhelés mellett 261 kWh körülbelül két óra elméleti akkumulátorenergiát jelent, mielőtt figyelembe vesszük az átalakítási veszteségeket, az üzemi tartalékokat és a rendszerkorlátokat. Az alacsonyabb terhelés hosszabb biztonsági mentési időt biztosíthat.

5. Működhet-e a 125 kWh / 261 kWh teljesítményű rendszer napelemekkel?

Igen. Az integrált EMS képes koordinálni a PV előállítását és az akkumulátor töltését és kisütését. A többlet napenergia tárolható későbbi felhasználásra, ami segít növelni a helyszíni napenergia-fogyasztást és csökkenteni a hálózati villamosenergia-vásárlást.

6. Támogathatja a rendszer az elektromos járművek töltését?

Igen. Az ESS szekrény integrálható a kereskedelmi EV töltési infrastruktúrával. A nagy töltési igény esetén további áramellátással segíthet a helyszíni csúcsterhelések kezelésében és csökkentheti a meglévő hálózati csatlakozásra nehezedő nyomást.

7. Alkalmas-e a szekrény kültéri telepítésre?

Igen. A szekrény IP55-ös besorolású burkolattal és C4-es korrózióvédelemmel rendelkezik, így alkalmas kültéri kereskedelmi telepítésekhez. A telepítés előtt értékelni kell a helyszíni feltételeket, az alapozás kialakítását, a hézagokat, a tűzbiztonsági követelményeket és a helyi előírásokat.
