Hogyan válasszunk lakossági energiatároló rendszert

A teljes lakossági energiatároló rendszer PV panelekből, egyfázisú hibrid inverterből, akkumulátorból és elektromos elosztó tartozékokból áll. A kiválasztási folyamat hat kulcslépésből áll – a követelmények, a terhelések, a névleges teljesítmény, az akkumulátor specifikációi, a funkciók és a költségvetés egymás utáni értékelése –, hogy egyértelmű utat biztosítson és elkerülje a gyakori buktatókat.

I. 1. lépés: Határozza meg alapvető igényeit (meghatározza a rendszerkonfigurációt)

1. Peak-Völgy arbitrázs / PV önfogyasztás

• Napközben tárolja a PV energiát, és használja fel éjszaka
• A villamosenergia-megtakarításra koncentráljon, ne a tartalék képességre
• Részesítse előnyben a nagy hatásfokú hibrid invertert
• Az éjszakai fogyasztásnak megfelelő akkumulátorkapacitás

2. Vészhelyzeti biztonsági mentés áramkimaradás esetén

• Alkalmas gyakori leállásokhoz vagy instabil hálózati területekhez
• Támogatnia kell az UPS-szintű kapcsolást (≤20 ms)
• Azonosítsa az összes kritikus terhelést (AC, hűtőszekrény, világítás, szivattyúk)
• Az akkumulátor mérete a biztonsági mentés időtartama alapján történik

3. Off-Grid rendszerek közelében

• Instabil vagy rács nélküli környezetekhez tervezték
• Elsődleges áramforrásként PV + elem szükséges
• Nagyobb PV tömb + nagy kapacitású akkumulátor ajánlott
• Támogatnia kell a generátor bemenetet és a gyenge hálózati adaptációt

4. EV töltési integráció

• Az éjszakai elektromos töltéshez tárolt PV energia
• Az inverter teljesítményének meg kell haladnia az EV-töltő névleges teljesítményét
• Ajánlott akkumulátor kapacitás: >15 kWh

II. 2. lépés: Válassza ki az egyfázisú hibrid invertert („Agy” magrendszer)

1. Névleges teljesítmény kiválasztása (3–10 kW tartomány)

1) Háztartási terhelés számítása

• 3 személyes háztartás: 6 kW-os inverter ajánlott
• Villa / EV töltő / több AC: 8-10 kW inverter

2) PV túlméretezési elve

• A PV kapacitása ~1,2-szeresével meghaladhatja az inverter névleges értékét
• Példa: 6 kW-os inverter → 7–7,2 kW-os PV-tömb

3) Főbb funkcionális követelmények

• UPS funkció hálózati/hálózati kapcsolással
• Kettős MPPT bemenet támogatása
• EMS energiamenedzsment rendszer
• AFCI + villámvédelem
• Párhuzamos bővítési lehetőség
• Akkumulátor kompatibilitás (48V vagy nagyfeszültségű)

2. 48 V-os alacsony feszültségű és nagyfeszültségű inverterek

1) 48 V-os alacsony feszültségű rendszer

• Alacsonyabb költség, egyszerű telepítés
• Nagyobb áram → nagyobb kábelveszteség
• Alkalmas ≤6 kW-os rendszerekhez
• A legjobb kis otthonokhoz és könnyű tartalék használatra

2) Nagyfeszültségű rendszer

• Magasabb hatásfok (>95%)
• Kisebb áram → kisebb veszteségek
• 8-10 kW-os rendszerekhez alkalmas
• A legjobb otthoni + elektromos töltési forgatókönyvekhez

III. 3. lépés: Válassza ki az energiatároló akkumulátort (LiFePO4 ajánlott)

1. Kapacitásszámítási módszerek

1. forgatókönyv: Önfogyasztás

• Képlet: Éjszakai használat ÷ 0,81
• Példa: 9 kWh → ~11 kWh akkumulátor

2. forgatókönyv: tartalék tápellátás

• Képlet: Terhelés × időtartam ÷ 0,81 + margó
• Példa: 1,8 kW × 12 óra → 25–30 kWh rendszer

2. Elemtípusok

1) Falra szerelhető rendszer (48V)

• 5-15 kWh kapacitás
• Helytakarékos kialakítás
• Alkalmas apartmanokhoz

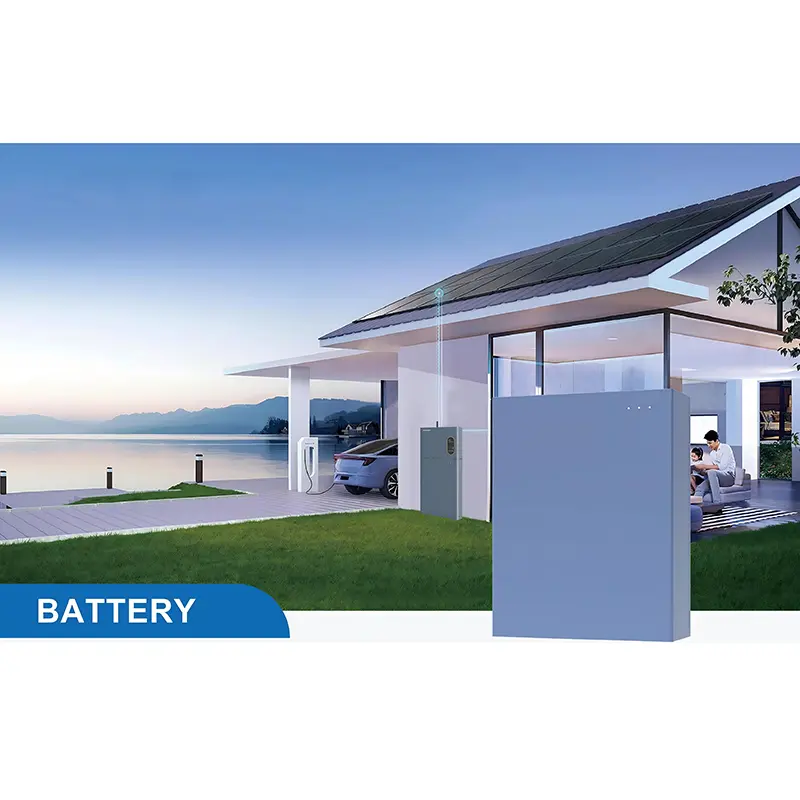

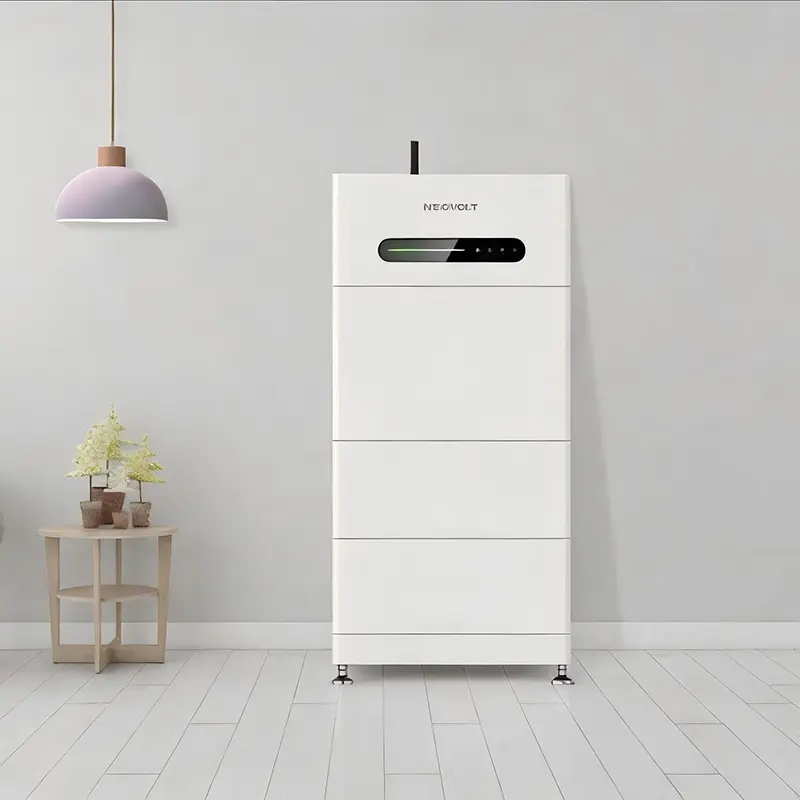

2) Egymásra rakható nagyfeszültségű rendszer

• 15-40 kWh bővíthető
• Alkalmas villákhoz és elektromos járművek töltéséhez
• Nagy terhelésű alkalmazásokhoz preferált

3. Kulcsfontosságú elemkövetelmények

• Ciklusélettartam ≥ 5000 ciklus
• DOD ≥ 90%
• 0,5C-1C kisülési képesség
• CAN kommunikáció támogatása

IV. 4. lépés: Az inverter és az akkumulátor egyezési szabályai

1. Feszültség illesztés

• 48V-os inverter → csak 48V-os akkumulátor
• Nagyfeszültségű inverter → Csak HV akkumulátorcsomag

2. Teljesítményegyeztetési szabály

• Az akkumulátor kisülési teljesítménye ≥ az inverter névleges teljesítménye

3. Gyakori hibák, amelyeket el kell kerülni

• Kis akkumulátor + nagy teljesítményű inverter eltérés
• Túlterhelést és leállást okoz csúcsterhelés alatt

V. 5. lépés: PV-modul kiválasztása

1. PV panel specifikáció

• 550–700 W-os monokristályos modulok ajánlottak

2. Rendszeregyeztetési útmutató

• 5 kW-os inverter → 5-6,5 kW PV
• 8 kW-os inverter → 8–9,6 kW PV
• 10 kW-os inverter → 10-12 kW PV

3. MPPT optimalizálás

• Kettős MPPT többirányú tetőkhöz
• Javítja a teljesítményt gyenge fényviszonyok között

VI. 6. lépés: Költségvetés, telepítés és tanúsítás

1. Rendszerköltségvetési beállítások

1) Gazdasági rendszer

• 6 kW inverter + 10 kWh akkumulátor + 6 kW PV
• Alap biztonsági mentés + számlamegtakarítás

2) Kiegyensúlyozott rendszer

• 8 kW-os inverter + 15-20 kWh akkumulátor + 9 kW PV
• Támogatja az EV + teljes otthoni biztonsági mentést

3) Prémium off-grid rendszer

• 10 kW-os inverter + 25-30 kWh akkumulátor + 12 kW PV
• Támogatja a generátor + teljes függetlenséget

2. Tanúsítványok szükségesek

• Inverter: CE / CQC / anti-szigetelő
• Akkumulátor: GB biztonsági szabvány / IEC megfelelőség
• Garancia: inverter ≥5 év, akkumulátor ≥10 év

3. Telepítési követelmények

1) Környezet

• Kültéri: IP65 ajánlott
• Nedves területek: korrózióálló kialakítás szükséges

2) Hőleadás

• Biztosítson szellőzőteret
• Kerülje a teljesen zárt beszerelést
